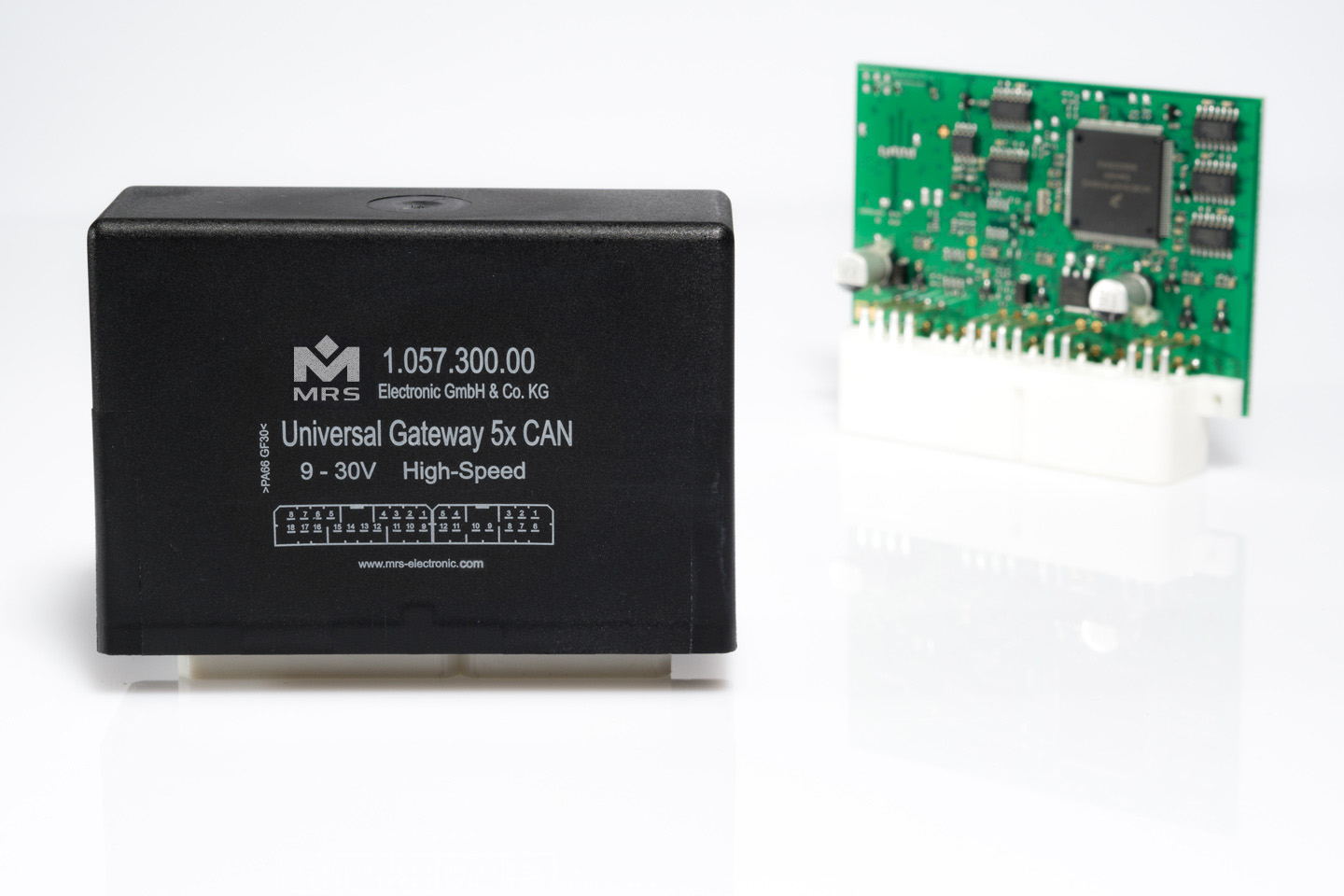

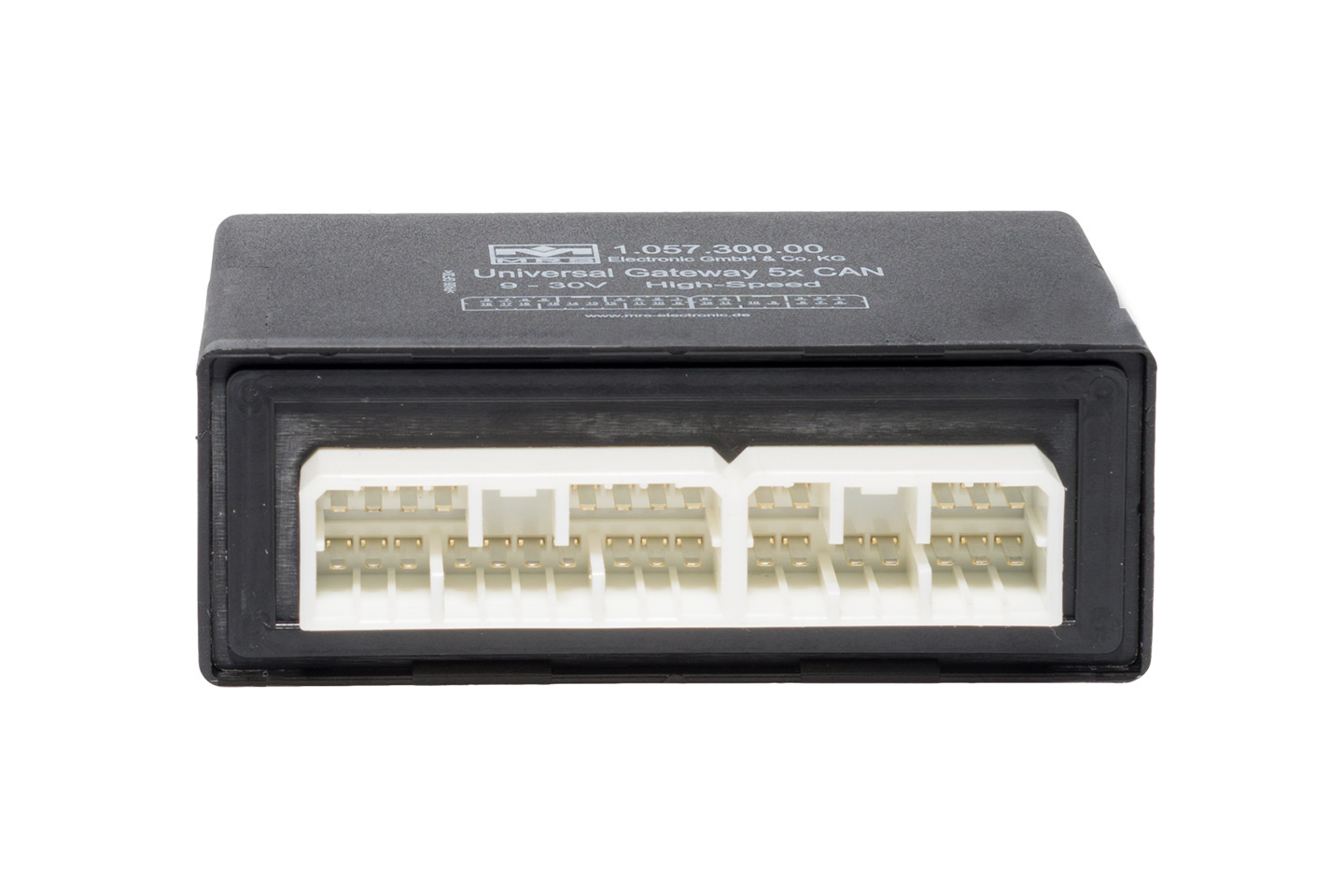

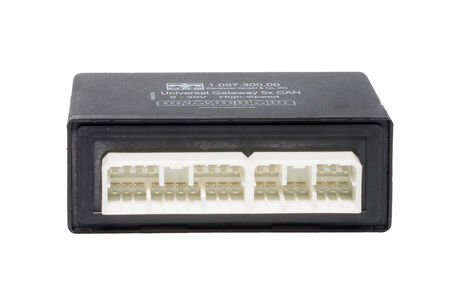

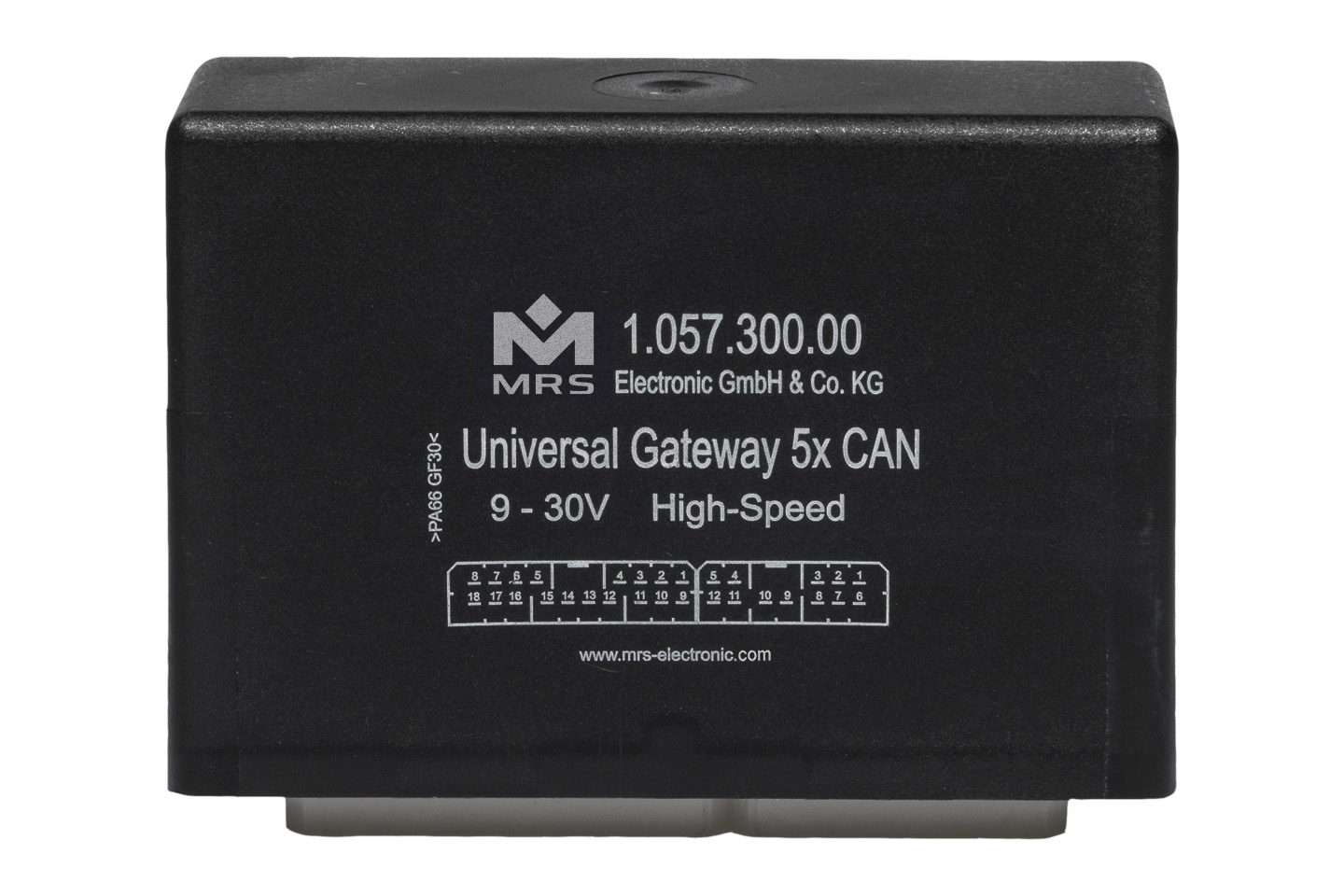

Universal Gateway 5x CAN
zu den Bestellvarianten (10573xxxx)
Das Universal Gateway 5x CAN von MRS ermöglicht den Datenaustausch zwischen CAN-Bussystemen. Das auf Kfz-Anwendungen zugeschnittene offene und flexible Design erlaubt eine schnelle Anpassung auf kundenspezifische Anforderungen auch bei kleinen Stückzahlen.
Technische Details
Ein- und Ausgänge
| Anzahl Pins | 30 |
|---|---|
| Ein-/Ausgänge (gesamt) | 9 |
| Eingänge (gesamt) | 5 |
| Eingänge (analog) | 1 |
| Eingänge (digital) | 4 |
| Ausgänge (gesamt) | 4 |
| Ausgänge (digital) | 4 |
| Schaltstrom | 2.5 A |
Schnittstellen
| CAN-Schnittstelle(n) | 5 |
|---|
Mechanische Eigenschaften
| Schutzklasse | IP54 |
|---|---|
| Gehäusematerial | PA66GF30 |
| Abmessungen | 95 × 65 × 35 mm |
Programmierung
| Programmiersoftware | MRS Developers Studio |
|---|
Allgemeines
| Temperaturbereich | -40 bis +85°C |
|---|---|
| Betriebsspannung | 9-32 V |
| Stromaufnahme | 50 mA |
| Ruhestrom (12V) | 150 µA |
| Ruhestrom (24V) | 180 µA |
| Prozessorarchitektur | 16-Bit |
Kennzeichnungen
Bestellvarianten
| Bestell-Nr. | Bezeichnung |
|---|---|
| 1.057.300.0000 (10573000000) |
Universal Gateway 5x CAN, Gehäuse ohne Lasche
|
| 1.057.300.0303 (10573000303) |
Universal Gateway 5xCAN ohne CAN WU, Einschalten per KL15
|
| 1.057.300.0203 (10573000203) |
Universal Gateway 5xCAN FREQ + CAN-WU + LIN, Mit Frequenzeingang und LIN, CAN Wake UP
|
