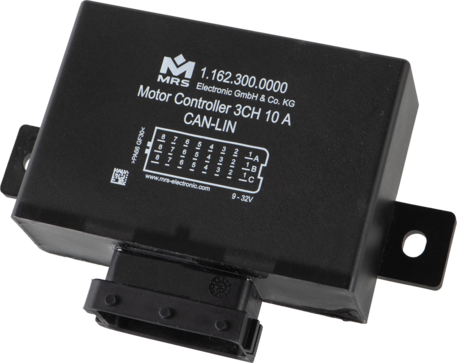

Motorsteuerung 3CH 10 A

Mit der Motorsteuerung 3CH 10 A können Sie bis zu drei Gleichstrommotoren über die Vollbrücken oder bis zu 6 Gleichstrommotoren über Halbbrücken präzise ansteuern. Die integrierten Rampenfunktionen ermöglichen Ihnen ein sanftes Anfahren oder ein langsames Abbremsen der Motoren. Das Modul verfügt zusätzlich über 8 konfigurierbare Multifunktionseingänge sowie 2 stromgeregelte PWM-Ausgänge z.B. für die Ansteuerung zweier hydraulischer Proportionalventile.

Downloads

Datenblatt Motorsteuerung 3CH 10 A (Deutsch) Datenblatt Motorsteuerung 3CH 10 A (Englisch) Gebrauchsanleitung Motorsteuerungen

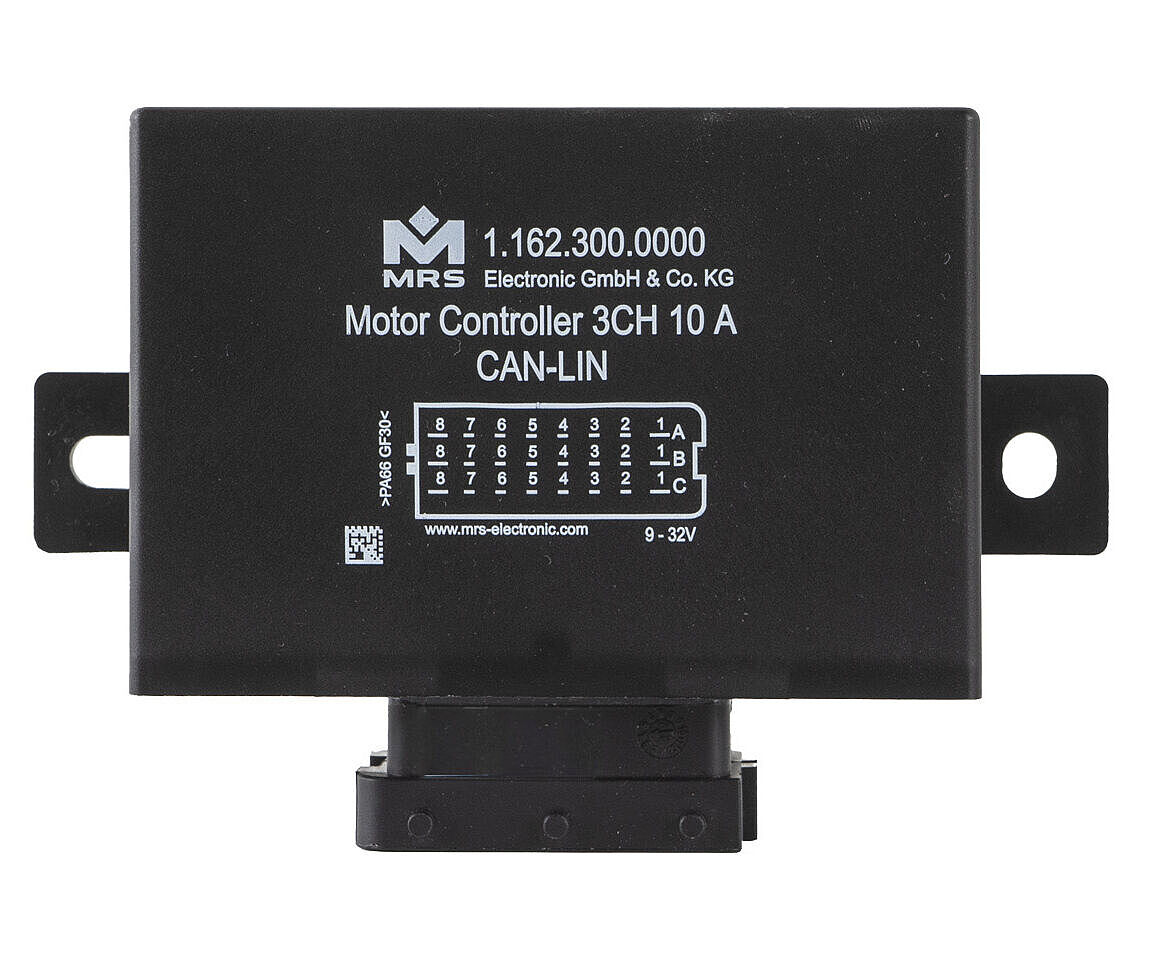

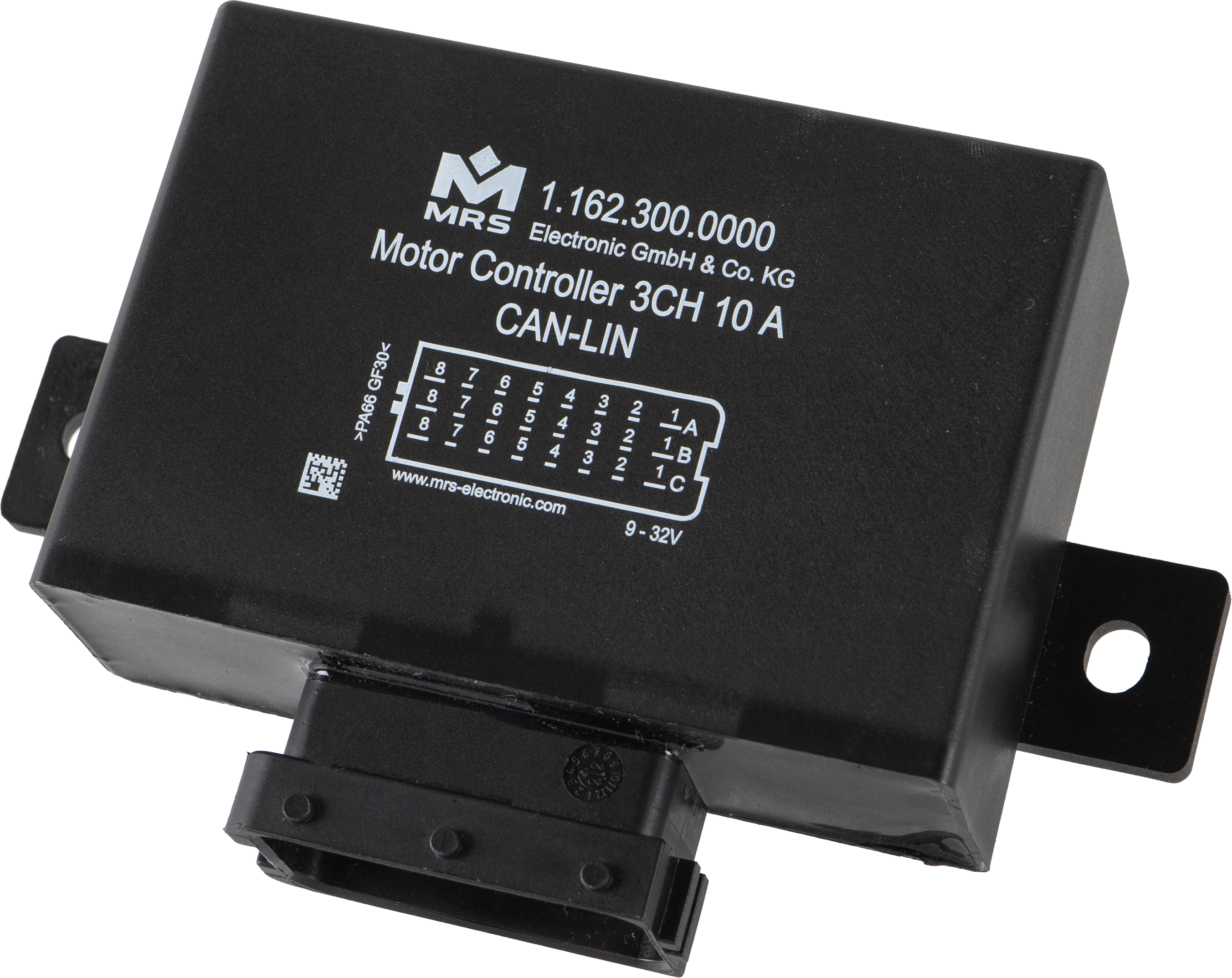

Ansicht von oben

Zu unserem Online-Shop

Technische Details

Ein- und Ausgänge

Anzahl Pins	24
Ein-/Ausgänge (gesamt)	16
Eingänge (gesamt)	8
Eingänge (analog)	8
I/Os (gesamt)	2
I/Os (Eingänge analog)	2
I/O (Ausgänge PWM fähig, mit Stromregelung für Ventile)	2
I/O (Ausgänge digital)	2
Halbbrücke	6
Vollbrücke	3
Schaltstrom	5 A @ 85°C
Motorstrom	10 A

Schnittstellen

CAN-Schnittstelle(n)	1
CAN FD-Schnittstelle(n)	1
LIN-Schnittstelle(n)	1 (optional)

Mechanische Eigenschaften

Schutzklasse	IP6K8
Gehäusematerial	PA66GF30

Programmierung

Programmiersoftware	MRS Applics Studio

Allgemeines

Temperaturbereich	-40°C bis +85°C
Betriebsspannung	8-32 V
Stromaufnahme	50 mA @ 12 V, 33 mA @ 24 V
Ruhestrom (12V)	35 µA
Ruhestrom (24V)	75 µA

Bestellvarianten

Bestell-Nr.	Bezeichnung
1.162.300.0000 (11623000000)	CAN0 mit Wakeup; LIN Master KL30; Pullup 4-7 = Vref
1.162.304.1000 (11623041000)	CAN0 mit Wakeup; ohne LIN; VREF; Pullup 4-7 = KL30
1.162.202.1000 (11622021000)	CAN0 mit Wakeup; LIN Master 12Vref; Pullup 4-7 = KL30
