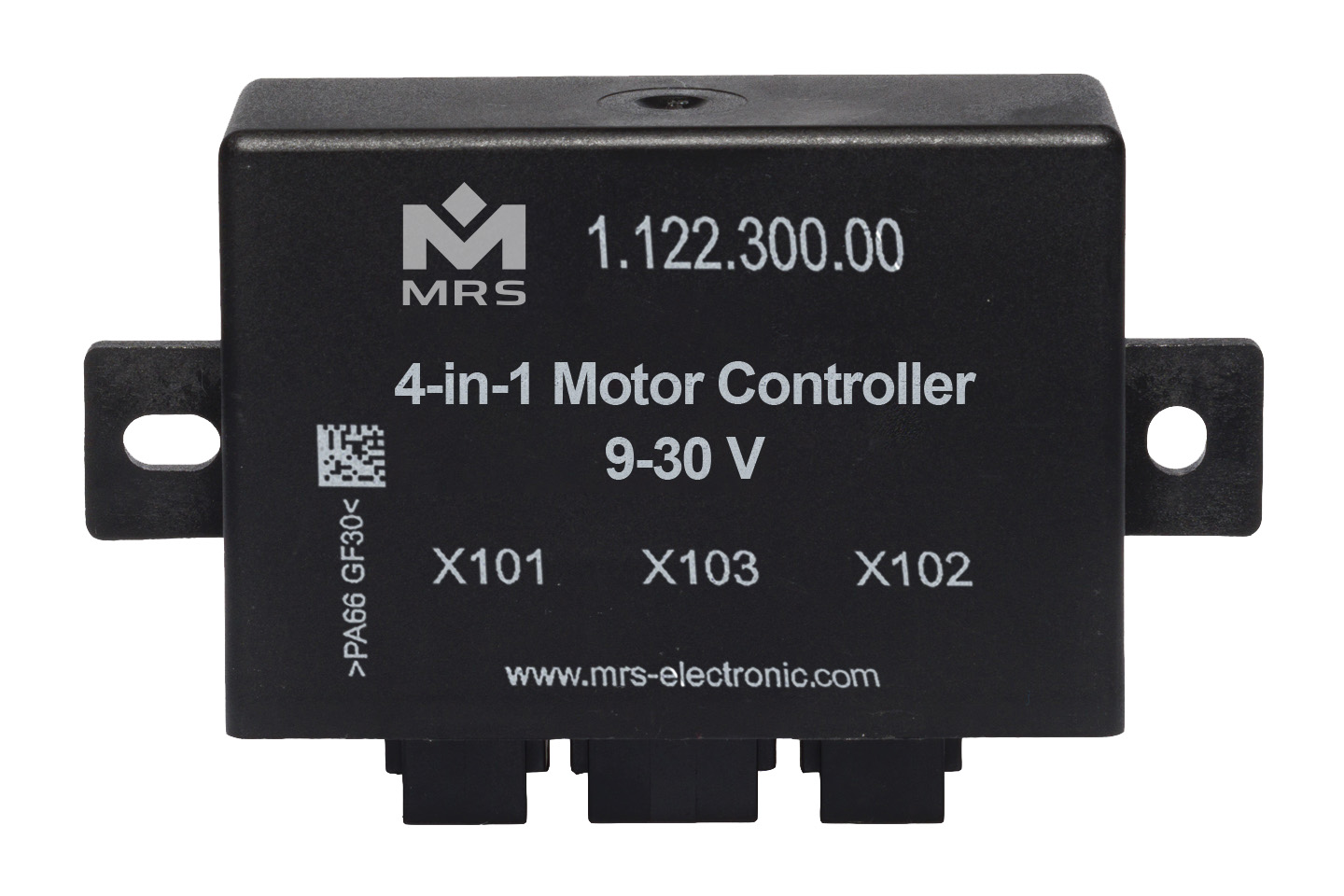

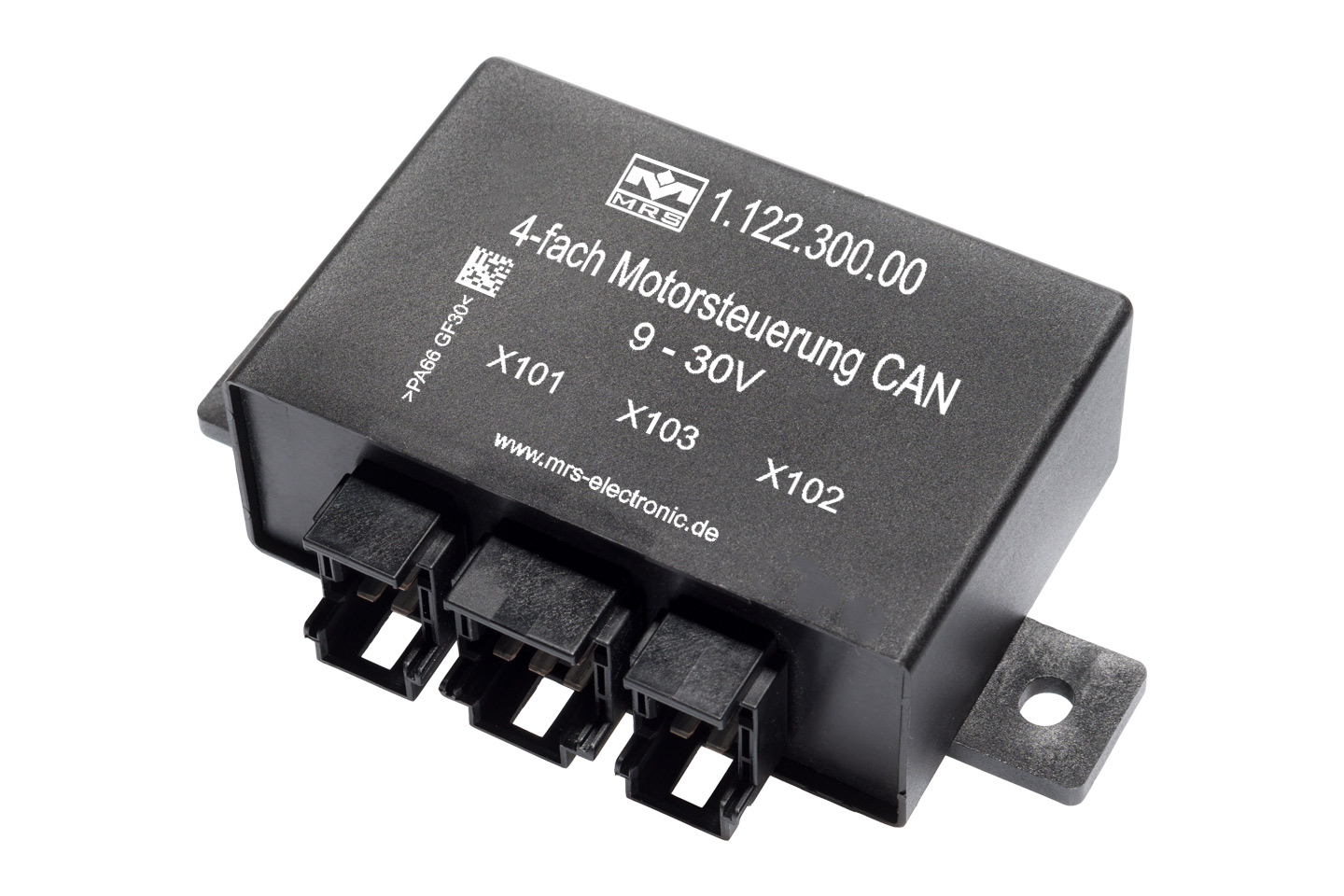

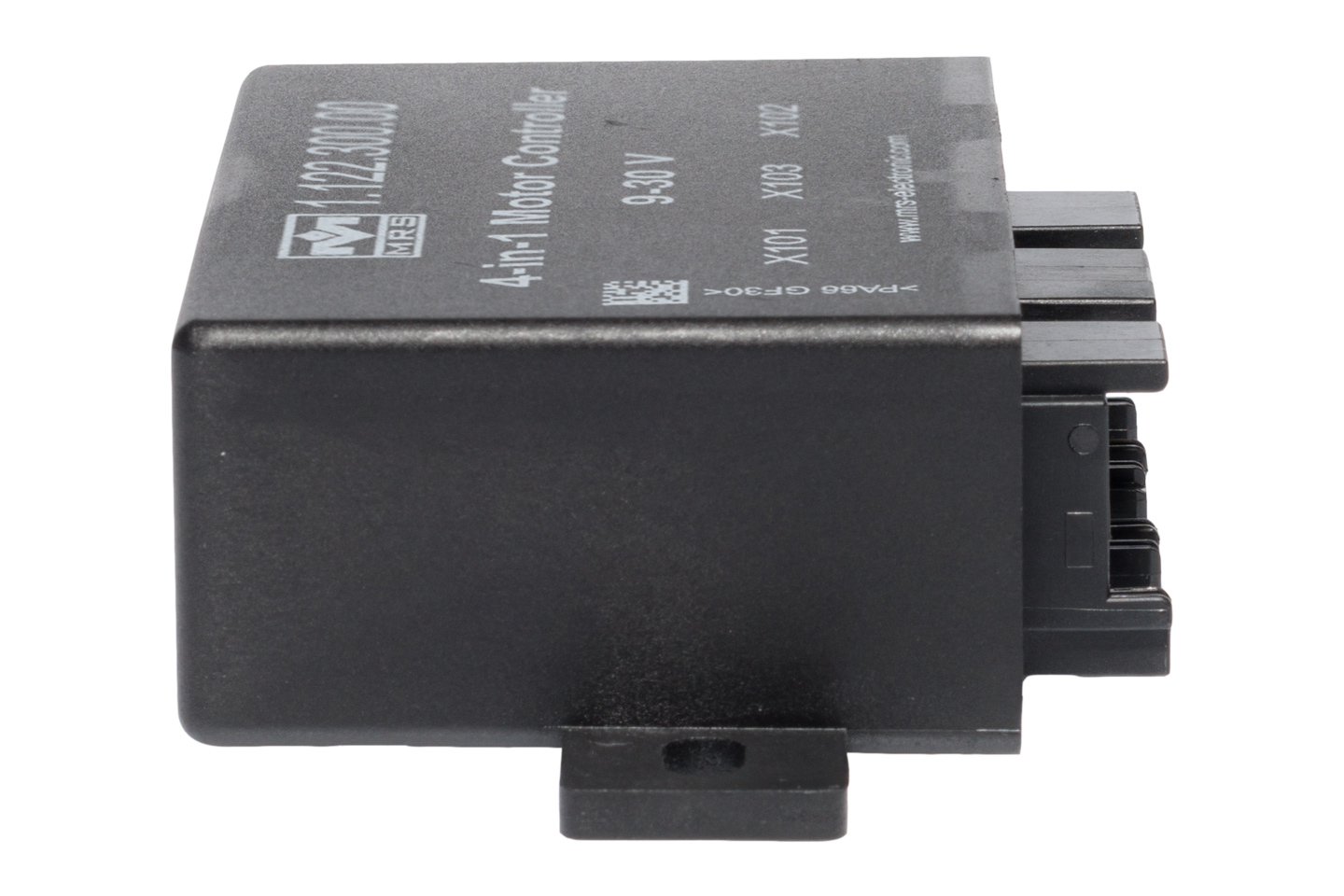

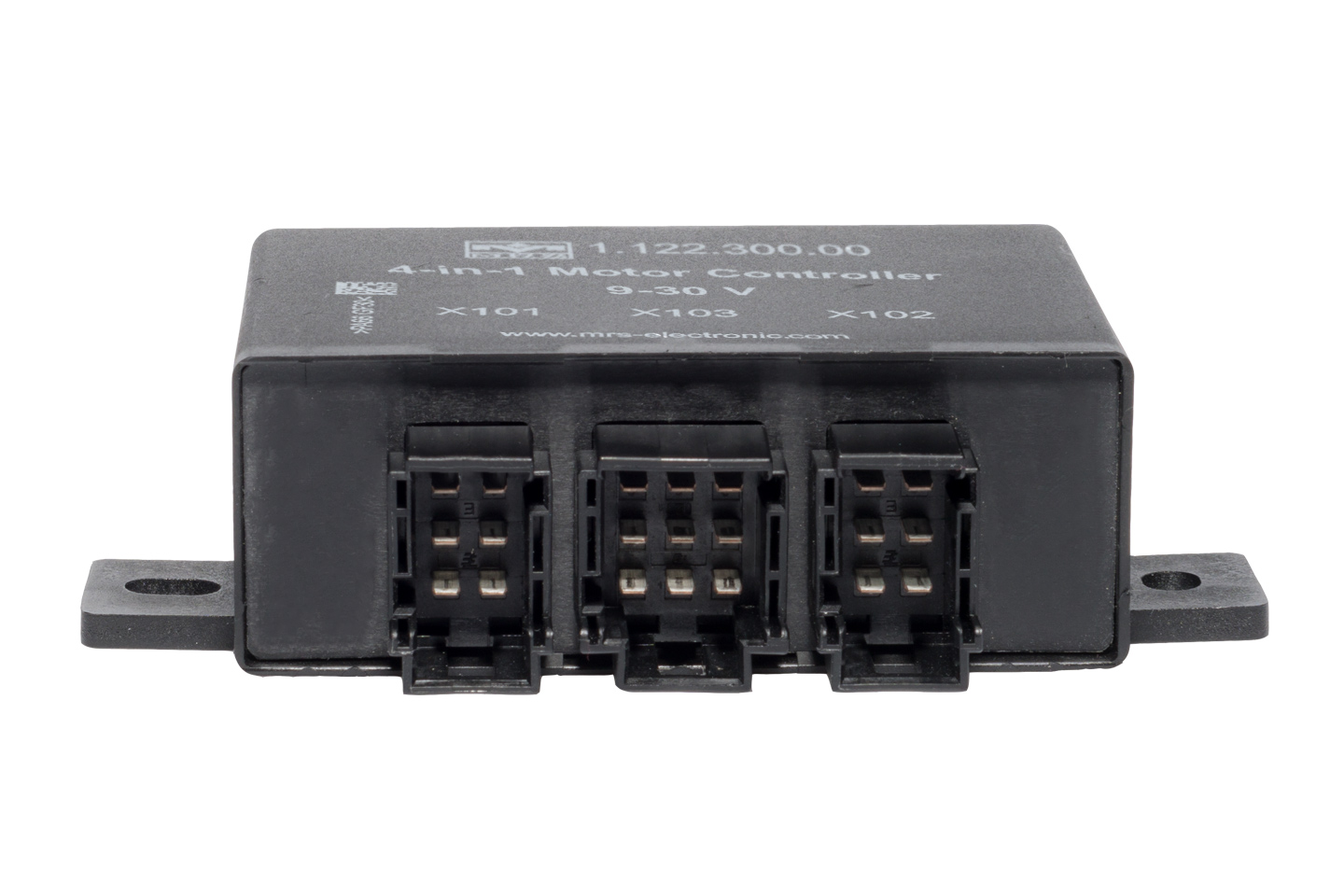

4-fach Motorsteuerung
zu den Bestellvarianten (1122x)
Die Motorsteuerung mit 4x5 A Motorausgängen für Gleichstrommotoren und integrierter Stromüberwachung. In vielen Outdoor Electronics Applikationen steigt die Nachfrage nach kleinen Motorsteuergeräten, die mehrere Gleichstrommotoren kostengünstig über verschiedene Bussysteme ansteuern können. Hier kommt die 4-fach Motorsteuerung zum Einsatz.
Downloads
Technische Details
Ein- und Ausgänge
| Anzahl Pins | 21 |
|---|---|
| Ein-/Ausgänge (gesamt) | 10 |
| Eingänge (gesamt) | 4 |
| Eingänge (analog) | 4 |
| Ausgänge (gesamt) | 6 |
| Ausgänge (PWM-fähig) | 2 |
| Vollbrücke | 4 |
| High-Side | 2 |
| Schaltstrom | 5 A |
Schnittstellen
| CAN-Schnittstelle(n) | 1 |
|---|
Mechanische Eigenschaften
| Schutzklasse | IP53 |
|---|---|
| Gehäusematerial | PA66GF30 |
| Abmessungen | 95 × 65 × 35 mm |
Programmierung
| Programmiersoftware | MRS Developers Studio |
|---|
Allgemeines
| Temperaturbereich | -40 bis +85°C |
|---|---|
| Betriebsspannung | 9-32 V |
| Stromaufnahme | 39 |
| Ruhestrom (12V) | 36 µA |
| Ruhestrom (24V) | 148 µA |
| Prozessorarchitektur | 8-Bit |
Kennzeichnungen
Bestellvarianten
| Bestell-Nr. | Bezeichnung |
|---|---|
| 1.122.300.00 (112230000) |
4-fach Motorsteuerung
|
